CURSO DE AUTOCAD 2000
Curso rapido desenvolvido por José Valter passo a passo.



SISTEMA DE CORDENADA

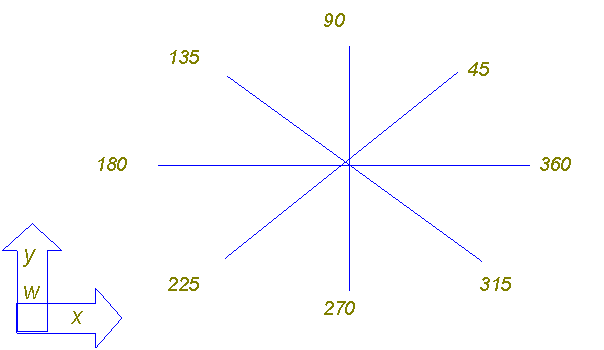

COORDENADA RELATIVA POLAR  @ DISTANCIA < ÂNGULO































Vamos Criar uma linha  com 50m (polar)



Na linha de comando:

Digite L  [enter]

Selecione o ponto (clique com o mouse na tela)

Na linha de comando digite: @50<360 [enter] [enter]



Vamos Criar um quadrado  com 50m x 50m



Na linha de comando:

Digite rec  [enter]

Selecione o ponto (clique com o mouse na tela)

Na linha de comando digite: @50,50 [enter] [enter]



CARACTERISTICA DO CURSOR



QUANDO O CURSOR ESTÁ ACIONADO














QUANDO NÃO ESTAR ACIONADO














*  RECTANGLE = Cria Retângulo

Barra de Menu > Draw, Rectangle

COMANDO = “REC”

 ERASE = Apaga objetos gráficos

Barra de Menu > Modify, Erase

COMANDO =  “E”

 LINE = Cria linhas horizontais, verticais e inclinadas apartir de uma distância especifica

Barra de Menu > Draw, Line

COMANDO = “L”

 OFFSET =Faz copias paralelas de linhas (objetos desagrupados) apartir de uma distância especifica.

Barra de Menu >Modify, Offset

COMANDO = “O”

 EXPLODE = Desagrupa objeto agrupado

Barra de Menu > modify, explode

COMANDO = “X”

 TRIM = Apaga objetos desagrupados

Barra de Menu > Modify, Trim

COMANDO = “TR”

 FILLET = Faz concordância em vértices com ou sem opção de raio.

Barra de Menu > Modify, Fillet

COMANDO = “F”



UTILIZANDO AS FERRAMENTAS ACIMA PASSOA A PASSO

ERASE

Na linha de comando:

Digite “E” [enter]

Digite “ALL” [enter]

Dê mais um enter para apagar tudo

Na linha de comando:

Digite “E” [enter]

Selecione com  o mouse o que quer apagar [enter]





OFFSET

Digite na linha de comando “O” [enter]

Especifique a distancia da linha que deve ficar a sua copia digite “0.15” [enter]

Selecione com o mouse a linha a ser copiada

Depois clique pro lado que deseja colocar a nova copia.





EXPLODE

Para desagrupar as linhas, digite  “X” na linha de comando, [enter]

Selecione com o mouse as linhas a serem desagrupadas [enter]



TRIM

Digite o comando “TR” [enter] [enter]

Selecione a linha a ser apagada pelo comando trim ao clicar ela apaga

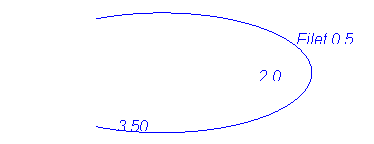

FILLET

Digite  na linha de comando “F” [enter]

Digite “R” de  Radius na linha de comando [enter]

“Digite “.15” (quinze) que é o raio,  na linha de comando [enter]  [enter]

Selecione a primeira linha com o botão esquerdo do mouse

Selecione a segunda linha com o botão esquerdo do mouse

Obs.: deve-se selecionar uma linha Horizontal e uma Vertical

















COMANDOS DE VISUALIZAÇÃO





 ZOOM WINDOWS  = Abre uma janela de visualização Fly Out

Barra de Menu > Draw, Line.



 ZOOM REALTIME  = Aumenta e diminui o desenho de acordo com o manuseio do mouse.

 ZOOM PREVIOUS  = Retorna a ultima visualização

Comando: ”Z + P “

   ZOOM EXTENTS = Visualiza todo o desenho

Comando: ”Z + E “

 PAN = Faz movimento do desenho na tela

Comando: ”P “

* ZOOM IN = Aproxima o desenho

    ZOOM OUT = Distancia o desenho





MODOS DE SELEÇÃO


















WINDOW – Quando abre uma janela da esquerda para direita.

OBS: Seleciona tudo que a janela envolver

CROSSING – Quando abre uma janela da direita para esquerda.

OBS: Seleciona tudo que a janela tocar.













 HATCH = Adiciona texturas, faz o preenchimento em áreas completamente fechada

Barra de Menu > Draw, Hatch

Comando: “H”



APLICANDO O COMANDO: Acione o comando “H”   [Enter]

                                                     Clique em Pick Point (toque a região interna)   [Enter]

                                                     Selecione em PATTERN O tipo de textura

                                                     Clique no botão PREVIEW  [Enter]

                                                     Coloque o valor em SCALE

                                                     Clique no botão PREVIEW  [Enter]

                                                     Coloque o ANGLE (Grau de envergadura) [Enter]



  DTEXT  = Cria Texto simples de linha única

Barra de Menu > Draw, Text, Single Line Text

Comando: “DT”



APLICANDO O COMANDO: Acione o comando “DT”    [Enter]

                                                     Marque o ponto na área de trabalho com o mouse

                                                     Digite o tamanho da fonte (0,20)    [Enter]

                                                     Digite o valor do ângulo para direcionar o texto  [Enter]

                                                     (texto em linha reta, não coloque valor, dê enter)

                                                     Digite o texto (Texto teste)    [Enter]  [Enter]



  MOVE  = Move Objetos Gráficos

Barra de Menu > Modify, Move

Comando: “M”



APLICANDO O COMANDO: Acione o comando “M”  [Enter]

                                                     Marque o ponto base  [Enter]

                                                     Desloque o objeto até o destino e clique com o mouse.



F8 = Ativa e desativa o comando ORTHO na barra de Status. Este comando direciona a linha para vertical e horizontal, ou seja, 90º, 180º , 270º , 360º .



APLICANDO O COMANDO:  Selecione o Comando Line  [Enter]

                                                     Acione o comando ORTHO (F8)

                                                     Digite a distância da linha, movimento o mouse para a direção de seu interesse, vertical ou horizontal [Enter]












Arco

Cor Amarela













Desnível

Cor Branca


Parede cor Azul com espessura de 0,15














* INSERT BLOCK = Insere blocos ou arquivos de blocos
Barra de Menu > Insert, block
Comando: “I”

     APLICANDO O COMANDO: Acione o comando “I”   [Enter]

                                                     Selecione o Browse, selecione Sample, Design Center

                                                     Escolha o item, pressione o botão abrir

                                                     Marque na opção Rotation  SPECIFY ON SREEN

                                                     Especifique o ponto de inserção

                                               Especifique a rotação e dê  [Enter]












































 COPY = Copia Objetos
Barra de Menu > Modify, Copy
Comando: “CO”

     APLICANDO O COMANDO: Acione o comando “CO”   [Enter]

                                                     Selecione o  objeto a ser copiado    [Enter]

                                          Marca o ponto base, com o ponteiro do mouse

                                                     Copia o objeto (move) até o destino, clique com mouse.





 ROTATE  = Rotaciona objetos gráficos
Barra de Menu > Modify, Rotate
Comando: “RO”

     APLICANDO O COMANDO: Acione o comando “RO”   [Enter]

                                                     Selecione o  objeto a ser rotacionado    [Enter]

                                          Marca o ponto base, com o ponteiro do mouse

                                                     Especifique o ângulo de rotação ou referencia, clique ou

Enter para fixar.  Você pode marcar o centro e girar sobre seu próprio eixo.








                  LAYERS =  Camadas de um objeto

Barra de menu > Format, Layer

Comando:  “LA”



APLICANDO O COMANDO: Acione o comando “LA”   [Enter]

                                                     Pressione NEW para copiar nova camada

                                                     Digite o nome da camada [Enter]

                                                     Especifique a cor COLOR

                                                     Especifique o tipo de linha (LINE TYPE)

                                                     Pressione o botão OK



(Pra ter sempre configurações de Layers pronta é só pegar um projeto anterior pronto e ...salvar como, depois apaga o conteúdo do projeto ficando com as configurações.



 ARRAY =  Faz varias copias de objetos a partir do números de linhas, colunas e distância entre as mesmas.

0.50 x 0. 50 tamanho

Barra de menu > Modify,  Array

Comando:  “AR”





APLICANDO O COMANDO: Acione o comando “AR”   [Enter]

                                                     Selecione o objeto [Enter]

                                                     Digite “R”  [Enter]

                                                     Especifique o número de linhas (3)   [Enter]

                                                     Especifique o numero de colunas  (5)  [Enter]

                                         Especifique a distância entre linhas  (0.15+0.50 = 0.65) [Enter]

                                         Especifique a distancia entre colunas (0.10+0.50=0.60) [Enter]














 Make Block =  Faz Agrupamento de objetos

Barra de menu > Draw, Block, Make

Comando:  “B”



APLICANDO O COMANDO:  Acione o comando “B”   [Enter]

                                                     Digite um nome para o bloco (Name)

                                                     Marque o ponto de inserção (PICK POINT)

                                         Depois marque o SELECT OBJETO selecione objeto e  [Enter]

                                                     Pressione o botão OK



 DISTANCE  =  Ver a distância de ponto a ponto

Barra de Menu > Tools, Inquiry, Distance

Comando:  “DI”

 LIST  =  Lista tudo sobre o objeto

Barra de Menu > Tools, Inquiry, List

Comando:  “List”



APLICANDO O COMANDO:  Selecione o Ícone LIST

                                                     Selecione o objeto a ser listado

                                                     Faça a confirmação com enter

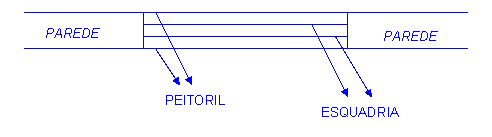

CRIAR UM BLOCO DE JANELA

Para inserir a janela já pronta em uma planta, deverá criar uma janela com 1 m, Valor obrigatório, pois com este tamanho ela irar se ajustar em qualquer abertura.



1 – Desenhe uma janela com 1 m

2 – Digite “B”  na linha de comando

3 – Coloque o nome (NAME) da janela

4 – Clique em PICK POINT

Desenhe uma janela com 1 metro e colorida

5 – Clique em uma vértice da Janela

6 – Vá agora para Select Objects

7 – Selecione a Janela, confirme com [Enter]

8 – Pressione o botão OK





INSERIR UMA JANELA JÁ CRIADA EM BLOCO



1 – Digite “I”  na linha de comando  [Enter]

2 – Selecione Specify on-Screen (Marca Scale)

3 - Selecione Specify on-Screen (Marca Rotation

4 – Pressione o botão OK

5 – Clique no vértice da Janela

6 – Coloque o Tamanho da Janela (0.80) [Enter]

7 – Scale Factor = 1 = Coloque sempre “1 “

8 – Specify Rotation Anlge = com o mouse especifique o local final da janela




1.90 m








































 STRETCH  =  Para Ampliar Linhas

      Barra de menu > Modify, Strech

Comando:  “ S  ”



APLICANDO O COMANDO:   Acione o comando “S”   [Enter]

                                           Selecione o objeto de dentro para fora, lado esquerdo  [Enter]

                                                     Clique no vértice

                                                     Arraste até o local desejado  [Enter]






                  DIVIDE =  Faz divisão em Linhas e Objetos Desagrupados



Barra de menu > Draw, Point, Divide

Comando: “ DIV “



APLICANDO O COMANDO:   Acione o comando “DIV”   [Enter]

                                                     Selecione a linha

                                                     Especifique o numero de divisões [Enter]

                  OBS.: Para configurar a marcação do ponto basta ira o menu format , Point Style e mudar a característica de marcação.





 AUTOCAD DESIGN CENTER =  Em Load.. você carregar os projetos que contém os blocos que você precisa pra inserir na planta (moveis e etc,)



APLICANDO O COMANDO:   Use o comando de Inserir  ( I ), como nas aulas anteriores.



 AREA  =  Calcula a área através da seleção de vértices

Barra de menu > Tools, Inquiry, Area

Comando:  “ AA ”



APLICANDO O COMANDO:   Acione o comando “AA”   [Enter]

                                                     Selecione as vértices do objeto  [ Enter ]





 MULTILINE  = Cria Linhas múltiplas

Barra de menu > Draw, Multiline

Comando:  “ ML ”





APLICANDO O COMANDO:   Acione o comando “ML”   [Enter]

                                                     Digite “SC”   [ Enter ]

                                                     Digite a espessura da parede (0,15) [Enter]

                                                     Marque o ponto com o mouse

                                                     Especifique a coordenada  [Enter ]

                                                     Digitando o comando “C “ você termina a ação fechando a linha final com a inicial.

                                                     Teclando a tecla F8, você fica com linhas em retas



Pela Barra de menu > Modify, Multiline = Abre-se uma janela com diversos modelos



CRIAÇÃO DE NOVOS ESTILOS DE TEXTO

Barra de menu > format, Text Style
Comando:  “ ST “

COMANDO:  Acione o comando “ST”
                     Altere a Fonte  (Font Name)
                     Aplicar ( Apply )
                     Fechar ( Close )

DDEDIT = O COMANDO  ED , EDITA O TEXTO, MODIFICANDO O SEU CONTEUO

COMANDO: Acione o comando “ED”
                    Selecione o texto, depois modifique o texto.


COMO FAZER m2

1 -  digite na linha de comando ED
2 – Clique sobre o texto
3 – Coloque o curso no final
4 – Pressione CTRL com ALT + 2 ( o 2 do teclado comum não o numérico)
Aceita qualquer numero, porém pra um texto já digitado.

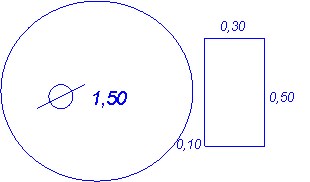

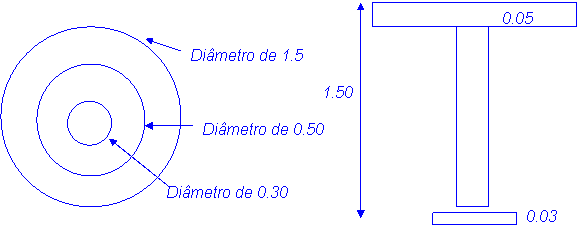

 CIRCLE  =  Cria circunferência apartir da especificação de raio ou diâmetro.

Barra de menu > Draw, Circle

Comando:  “ C ”



APLICANDO O COMANDO:   Acione o comando “C”   [Enter]


                                                           Marca o ponto
                                           Digite “D “ou “R “ para diâmetro ou Raio [ Enter ]
                                                           Especifique o valor  [ Enter ]


ARRAY POLAR =  Faz varias copias de um objeto a partir do numero de     copias

                          e ângulo de giro.
            Barra de Menu: Modify >  Array
            Comando: “AR “



APLICANDO O COMANDO:   Acione o comando “AR”   [Enter]

                                                     Seleciona o objeto  [Enter]

                                                     Digita “P”

                                                     Marca o ponto Centro com o mouse

                                                     Especifica o numero de copias [Enter]

                                                     Especifica o ângulo de giro  [Enter]   [Enter]





 MATCH  PROPERTIES =  Atribui características de um objeto selecionado para outro .          Barra de Menu: Modify >  Match Propreties
            Comando: “ M “



APLICANDO O COMANDO:   Acione o comando “M”   [Enter]

                                                     Selecione o objeto de origem

                                                     Selecione o objeto de destino [Enter]

                                                     Mova o objeto pra onde você quiser










































                     SCALE = Aumenta ou diminui o desenho de acordo com um fator de escala.

                    Barra de menu:  Modify > Scale

                    Comando:  “SC “



                   APLICANDO O COMANDO: Aciona o comando “SC”

                                                                     Selecione o objeto  [ Enter ]

                                                                    Atribui o fator de escala (10)  [Enter]







                  LINE  TYPE

                  Carrega novos estilos de linha

                  Barra de menu:  Format > Linetype

                  Comando:  “LT “





                   APLICANDO O COMANDO: Aciona o comando “LT ”

                                                                     Pressiona a opção (load) pra carregar

                                                                     Escolhe o tipo de lina  (Hidden2) Escolha Current e tecle em  OK



OBS:  Caso o espaçamento entre as linhas fique pequeno ou grande demais, deve-se controlar o Global Scale Factor.



MAIS UM ACIONAMENTO DO COMANDO “LT”



1 – Digite no comando “LT”

2 – Clique em Load...

3 – Selecione a linha = Hidden2 – depois dê OK

4 – Clique em Show Details pra abrir e Determine Factor Global Scale Factor = 0.1 OK

5 – Digite no comando “LA” = New = Name = Projeção

6 – Linetype = Hidden2

7 – Dê OK





 PROPERTIES =  Faz qualquer alteração em um objeto selecionado

Barra de Menu: Modify >  Propreties
            Comando: “ MO “



APLICANDO O COMANDO:   Acione o comando “MO”   [Enter]

                                                     Selecione o objeto de origem

                                                     Faz as alterações necessárias  OK



                  WBLOCK  =  Cria peças para ser usado em outros projetos, cria blocos com extensões “DWE”

                  Barra de menu: File > Export

                  Comando: “ W “



APLICANDO O COMANDO:   Acione o comando “W ”   [Enter]

                                                     Especifica o nome do Bloco (file name)

                                                     Desloca o arquivo até o destino (location)

                                                     Clique em Pick Point e depois em Select Objects

                                                     OK

                                                     Processo Tradicional



                  BREAK  =  Faz quebra em linhas

                  Barra de menu: Modify > Break

                  Comando: “ BR “



APLICANDO O COMANDO:   Acione o comando “BR ”   [Enter]

                                                     Selecione a linha em 2 pontos

                                                     1 – Selecionando o 1º ponto e pressionando “@” a quebra é dada no mesmo local

                                                     2 – após selecionar o ponto digitar “T” a quebra é feita em um intervalo determinado

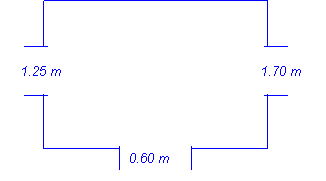

OBS.: com a quebra da linha você pode separar o muro da parede quebrando a linha no ponto preciso, e pintar a parede de cor Azul e o Muro de cor Vermelha.



OBS.: O padrão de espessura para linha de Parede e de Muro é de 0.6.





COMO DIMENSSIONAR E LANÇAR OS VALORES DAS COTAS NO PROJETO



Pra preparar as linhas de cotas e valores com cores

1 – Digite na linha de comando “D”

2 – Na tela que se abre em Dimension Style Manager, va em NEW

3 – Em New Style Name, digite o nome da cota Clique em continuar

4 – Use a paleta Lines and Arrows,

5`- Em Extension Lines, mude a cor (color) pra AMARELO (yel low)

6 – No dimension Lines va pra Baseling Spacing  digite o valor da base de linha 0.6

7 – Em Extension Lines, vá Extend beyond Dim Lines e determine 0.15 ( espessura da parede)

8 - Em Extension Lines, offset from Origin e digite 0.30 Para afastar a linha de cotas e linhas de chapas

9 – Em Arrowheads – escolha Obliqúe pra o tipo de Marcão de cota

10 – Agora em Arrow Size  digite 0.1 que é o tamanho da ponta da seta

11 – Agora vamos para a paleta TEXT



12 – Em Text Appearance  vá pra Text Color escolha Green

13 – Agora vá pra Text Height digite 0.1 = veja na tabela da regua (80)=(1:50)=(0.1)

14 – Vá agora pra Text Placement Vertical = Above e Horizontal = Centered

15 – Agora em Offiset From Dim Line digite 0.10 ( que serve pra controlar o afastamento do texto da linha de cota

16 – Agora vamos para paleta PRIMARY UNITS

17 – Em Unit Format = Decimal

18 – Precision = 0.00 (modo padrão)

19 – Dê OK Pra confirmar todo o processo

19 – Apos todo processo acima, Clique em SET CURRENT pra selecionar o novo padrão.







APLICANDO A COTA AO DESENHO



Barra de Menu:  Dimension, Linear



APLICANDO O COMANDO:   Marque o primeiro ponto (1)

                                                     Marque o segundo  ponto (2)
                                                     Digite 10 para altura da marcação, e posicione o mouse pra direção desejada, você pode também fazer o alinhamento com o mouse [Enter]



Para dimensionar varias cotas, siga...

Na barra de Menu > Dimension, Continue, agora vá selecionando os pontos com o mouse onde será necessário inserir cotas [enter]

































PADRÃO DE TAMANHOS DOS TEXTOS PELA TABELA





TEXTOS

REGUA

OUTRA REGUA

COMPARTIMENTOS

120



AREAS

80



ESQUADRIAS

60



TITULOS

140 OU 175



COTAS

60 OU 80



CARIMBO

Var























VAMOS TRABALHAR COM IMAGENS EM 3D



(Desenhe um Retângulo)





 BOUNDARY = Cria polilinha em uma área completamente fechada.

                    Barra de menu:  Draw > Boundary

                    Comando:  “ BO “



                   APLICANDO O COMANDO: Aciona o comando “BO”

                                                                     Selecione a região com Pick Point  [Enter ] [ Enter ]

                                                                    Tecle em OK



Vá ao menu VIEW,  3D VIEWS, SW ISOMETRIC (Colocar o desenho em forma isométrica), qualquer das formas que achar melhor.








          EXTRUDE = Faz elevação de objetos no eixo “Z”.

                    Barra de menu:  Draw > Solids, Extrude

                    Comando:  “ EXT “



                   APLICANDO O COMANDO: Aciona o comando “EXT”

                                                                     Selecione o objeto   [ Enter ]

                                                                     Coloque um valor para altura [enter ] [Enter]







            HIDE = Omite aparição das linhas que estão por trás

                    Barra de menu:  View > Hide

                      Comando:  “ HI “



                   APLICANDO O COMANDO: Aciona o comando “HI”  [Enter]





          SHADE = Faz sombreamento em sólido

                    Barra de menu:  View > Shade, Flat Shade

                      Comando:  “ SHA “



                   APLICANDO O COMANDO: Aciona o comando “SHA”  [Enter]





PARA RETORNAR O SOLIDO AO ARAMADO



                  Barra de Menu: View > Shade, 2D Wire Frame



                  APLICANDO O COMANDO: Aciona o comando “SHADEMODE”  [Enter]

                                                                     Digite 2  [Enter]



APLICANDO UMA VARIAVEL ISOLINES



Aumente o número de segmentos em sólidos quando ele estiver em Wire Frame (Aramado)





                   APLICANDO O COMANDO: Aciona o comando “ISOLINES”  [Enter]

                                                                     Digite o numero de linhas ( 15 ) [Enter]

                                                                     Digite o comando REGEN  [Enter]





RETORNAR O DESENHO A VISTA PLANA



                  Barra de Menu: View > 3D view, Plan View, Currentucs



                  APLICANDO O COMANDO: Aciona o comando “PLAN”  [Enter]  [Enter]





APLICANDO O COMANDO REVOLVER

Cria sólidos apartir da seleção de uma polilinha de meio ângulo e giro
















                  Barra de Menu:  Draw > Solids, Revolver





                  APLICANDO O COMANDO: Aciona o comando pelo menu

                                                                 Seleciona a polilinha  [Enter]

                                                                 Especifique o ângulo X ou Y [Enter]

                                                                 Selecione 2 pontos no eixo de simetria



                  APLICANDO O COMANDO: Aciona o comando FACETRES (Para melhorar a apresentação de sólidos com as curvas sinuosas quando acionar o comando RENDER) o defult deste comando é (0.5)







 CONTINUANDO A APLICAR  COMANDO: Aciona o comando “BO” [Enter]

                                                                 Seleciona Pinck Point  [Enter]

                                                                 Coloque o desenho na vista isométrica SW...

                                                                 Digite o comando “REV”  Revolver [enter]

                                                                 Selecione a figura desenhada  [Enter]

                                                                 Selecione a linha de simetria (dois pontos)  [Enter]

                                                                 Agora aplica o comando ISOLINES = 15 [Enter]

                                                                 Digete REGEN  [Enter]

                                                                 Digite o comando SHA  [Enter]

                                                                 Agora digite o comando RENDER [Enter]

                                                                 Digite FACETRES  [Enter] mais um valor [enter]

                                                                 RENDER novamente





ROTACIONAR O OBJETO PARA VER DIVERSOS ANGULOS DO MESMO





APLICANDO O COMANDO: Aciona o comando “TO”

                                                                 Seleciona a paleta de ferramentas 3D orbt

                                                                 Selecione algum item e aplique com o mouse sobre o desenho e faça a movimentação com o mesmo.

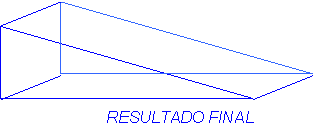

SLICE = Faz corte em sólidos

Barra de Menu:  Draw > Solids, Alice

      Comando:  “SL “



                  APLICANDO O COMANDO: Desenhe um Retângulo, , mande para o modo isométrico, Faça uma extrusão de 20 de altura

                                                                            Acione o comando “SL “ [Enter]

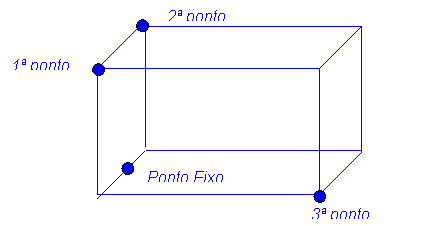

                                                                            Selecione o plano de corte através de 3 pontos mais o fixo como desenho abaixo.












































EXTRUSÃO ATRAVES DE UM CAMINHO



3.50

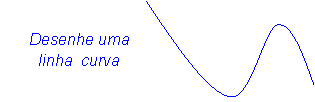

DESENHE UM PENTAGONO E UMA LINHA CURVA CONFORME AMOSTRA


























Pra fazer a curva, use o comando POLILINHA digite “PL “ e trace as linhas com os tamanhos indicados.



Aplique o comando FILLET digite  “F “ e dê os valores dos dois raios de 0.5



Vá no Barra de Menu: Modify > Operation 3D, Rotate 3D, Selecione o Pentágono Confirme com [Enter]  marque o primeiro ponto e o Segundo, digite 90 grau e [Enter]



Dê um comando EXTRUDE “EXT” [Enter] , Selecione o Pentágono [Enter], digite na linha de comando “P” e selecione a Polilinha.  E veja o resultado na tela.



Define com o comando ISOLINES a quantidade de linhas 30

Pra aplicar o comando dê um REGEN



Pra pintar o desenho Aplique o comando SHA





APLICAÇÃO DE MATERIAS SOBRE UM DESENHO



Vamos construir uma mesa com aplicação de texturas, com as seguintes medidas abaixo.
































Pra acionar o centro das circunferências acione o comando SNAP na barra Status



APLICANDO COMANDOS: Coloque o desenho em modo ISOMETRICO

                                                     Agora Acione o comando EXT  [Enter]

                                                     Selecione os dois círculos maiores  [Enter]

                                                     Aplique o valor de 0.05 [Enter]

                                                     Digite 360 graus [Enter] [Enter]



                                                     Vamos dá uma EXT no circulo do centro com 1,50  [enter]



                                                     Aplique agora o ISOLINES com 30

                                                     Pra fechar o isolines dê o comando REGEN





APLICANDO TEXTURAS SOBRE O DESENHO



1 – Acione o comando “TO”  [Enter]

2 – Selecione a paleta de ferramenta RENDER, e feche o toolbar

3 – Na paleta de ferramenta Render, Escolha MATERIALS LIBRARY

4 – Selecione as texturas desejadas e IMPORT para o desenho atual dê OK.

5 – Pegue agora a ferramenta MATERIALS

6 – Selecione a textura e vá no botão ATTACH, selecione onde vai ser aplicado e clique

7 – Dê Ok, pra terminar o processo.







      CRIAR SOLIDOS TUBULARES APARTIR DOS RAIOS ESPECIFICOS



1 – Acione o comando “TORUS” ou vá em Barra de Menu: Draw > Solids, Torus

2 – Marque um ponto na tela

3 – Especifique o valor do 1 º Raio [Enter]

4 – Especifique o valor do 2º Raio [Enter]

5 – Leve ao modo ISOMETRICO

6 - Aplique um ISOLINES

7 – Aplique o comando REGEN

8 – Veja o resultado, e pode aplicar um comando SHA, para pintar o objeto



CIRA UMA ESFERA (SPHERE)



1 – Digite na linha de comando “SPHERE”  ou vá a Barra de Menu: Draw > Solids, Sphere

 2 – Marque um ponto na tela

3 – Especifique o valor do 1 º Raio [Enter]

4 – Leve ao modo ISOMETRICO

5 - Aplique um ISOLINES

6 – Aplique o comando REGEN

7 – Veja o resultado, e pode aplicar um comando SHA, para pintar o objeto



APLICAR SEMPRE O COMANDO FACETRES pra poder suavizar as linhas dos círculos



REDEREIZAÇÃO DO DESENHO



1 – Digite RENDER na linha de comando, [Enter]

2 – Escolha em REDIRING TYPE > PHOTO REAL

3 – Clique no botão RENDER



SALVAR A IMAGEM REDERIZADA COM OUTRA EXTENSÃO PRA USAR EM OUTROS APLICATIVOS.





1 – Digite RENDER na linha de comando

2 – Vá em  DESTINATION, e escolha a opção FILE...

3 – Clique no botão MORE OPTIONS, e na tela que se abre escolha a extensão.BMP

4 – Após confirmar a extensão e a resolução dê OK.

5 – Clique no botão RENDER e selecione a pasta que quer salvar seu arquivo



APLICANDO BACKGROUND (FUNDO)



1 – Digite RENDER na linha de comando ou vá na Barra de Menu: View > Render, Background

2 – Marque a opção IMAGE

3 – Escolha o plano de fundo em FIND FILE (arquivos de programas, acad2000, textures, Sky.tga  dê OK

4 – clique no botão Render



(Pra visualizar as texturas :Na barra de Menu:  INSERT, RASTER IMAGE, TEXTURE)





IMPRIMINDO NO AUTOCAD





1 – Digite na linha de comando PLOT ou PRINT ou vá no ícone da Impressora

2 – Na paleta Plot Device, selecione a sua impressora

3 – Em What to Plot  digite a quantidade de copias

4 – Vá agora para Paleta Plot Settings

5 – Agora  em PAPER SIZE AND PAPER UNITS, selecione o tipo de papel A4,

6 – Em Drawing Orientation, escolha qual forma quer que a imagem seja impressa no papel, retrato ou paisagem

7 -  Em Plot Scale você tem custom e Drawing Units se colocar 1 em custom e 100 Drawing, e isto representa que a cada 100 metros este numero sera representado por 1 centímetro

8 – Clique em Partial Preview, pra Ver a ocupação do desenho em tamanhos numéricos

9 – Clique em Full Preview, pra ver na tela o desenho em sua posição de impressão

10 – Agora é só dar OK, e ver o resultado no papel.







PLOTAGEM  -  PLOT ou PRINT

Para cada desenho você define uma configuração de plotagem que define os parâmetros para a saída atual. Esses parâmetros incluem os parâmetros de caneta, otimização, área, origem, escala e rotação da plotagem. Embora os padrões para essas configurações sejam definidos pela configuração do plotter, você poderá muda-los quando quiser. Além de imprimir o seu trabalho, em Plotter você pode enviar o seu arquivo para seu cliente, para que o mesmo o imprima sem o uso do AutoCad. Arquivos de impressão na extensão HPGL, também pode ser importado para CorelDraw



1 – Vá na Barra de Menu File, Selecione PLOTTER MANAGER, agora pegue o Ícone ADD-A-PLOTTER-WIZARD

2 - Na tela que se Abre , Escolha MY COMPUTER

3 -



Faça a impressão dos seus projetos na impressora ou plotter propriamente dito.



            Barra de Menu: File > Plot...

            No comando “TO” escolha a barra de ferramentas STANDARD TOOLBAR

            Comando: “PRINT” ou “PLOT”



            APLICANDO O COMANDO: Digite na linha de comando “Print”ou “Plot”  [Enter]

                                                           Na tela PLOT que se abre,  vá em PLOT DEVICE

                                                           Em name selecione a sua impressora...

                                                           No botão properties escolha o tipo de papel

                                                           Na paleta Plot Settings, Escolha a forma de impressão no papel conforme o modelo apresentado em DRAWING ORIENTATION.

                                                           Em Plot Área, selecione DISPLAY

                                                           Em Plot Offiset, escolha CENTER THER PLOT pra centralizar o papel sob o desenho, demonstra assim o tamanho original do desenho, não cabendo dentro do mesmo o conteúdo, por ser o papel A4 de tamanho inferior.


















                    SUBTRACT = Faz Subtração de 2 sólidos (só pode fazer quando tem 2 sólidos)



                             Barra de Menu:  Modify > Editing Solids, Subtract

                             Comando:  “ SU “



                  Faça dois sólidos (Retângulos)

                  APLICANDO COMANDO:  Acione o comando “ SU “

                                                                 Selecione  o 1º  Sólido  [Enter]

                                                                 Selecione o 2º  Sólido  [Enter]























Quando a circunferência assumir esta forma digite “RE “ para transforma em circulo.




























































COMANDOS DIVERSOS



P = Aparece o Pan Realtime (a mãozinha pra mover a imagem na tela)

Z = Aciona o ZOOM

U = Retorna ultima ação

ALL = Seleciona tudo

F2 = Você adquire uma tela com todos os comandos digitados



F3 = Aciona o comando SNAP na barra de status

CTRL + TAB = Alterna entre desenhos ou seja janelas abertas

TO = Para abrir a pop menu Toolbars, e selecionar as ferramentas necessárias







  OBS: Este material foi desenvolvido no Word, e ao converter o material para .HTML, houve algumas desconfigurações nos desenhos, dos quais se desajustaram deixando algumas imagens deformadas, mais acredito que este probleminha não irar ser um obstaculo para você que estar estudando esta excelente materia.







Apostila elaborado por mim:

José Valter P Araújo

www.josevalter.com.br

jvpa@josevalter.com.br
